本实验台主要用于《工程热力学》教学中“喷管临界状本的观察“实验。
1.可方便地装上渐缩嗅管或缩放唆管，观察气流沿管各截面的压力变化；
2.可在各种不同工况下(初压不变，改变背压)，观察压力曲线的变化和流是的变化，从中着重观察临界压力和最大流是现象；
3，除供定性观察外，还可作初步的定量实验，压力测量采用精密真空表，精度0.4级。流量测量承用低雷诺数推形孔板说量计，适用的流量范围究，可从流量接近为零到喷管的蕞大流量，精度优于2级；
4，采用真空泵为动力，大气为气源。具有初压初温稳定，操作安全，功耗和噪声较小，试验气流不受压缩机械的污染等优点。喷管用有机玻璃制作，形象直观；
5，采用一台真空泵，可同时带两台实验台对配给的渐缩、缩放喷管做全工况观测。因装卸喷管方便，本实验台还可用作基他各种流道喷管和扩压管的实验。
二、设备结构
整个实验装置包括实验台、真空系。
实验台由进气管、孔极流量计、喷管、侧压探针真空表及其移动机构、调节阀、真空濯等几部分组成，见图1，

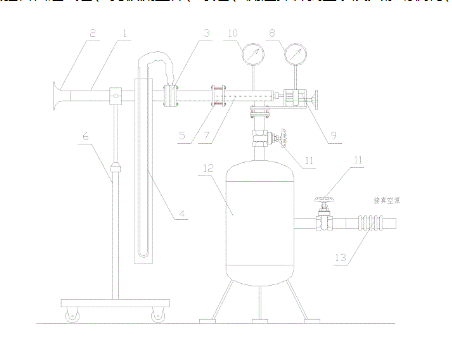

图1喷管实验台
1.进气管 2.空气吸气口 3.孔板流里计 4.U形管压差计 5.喷管 6.三轮支架
7.测压探压针 8.可移动真空表 9.手轮螺杆机构 10.背压真空表 11.背压用调节阀12.真空13.软管接头
进气管(1)为中57X3.5无缝钢管，内径中50。.空气吸气口(2)进入进气管，流过孔板流量计(3)。孔板孔径中7，采用角接环室取压。流量的大小可从ū形管压差计(4)读出。喷管(5)用有机玻璃制成。配给渐缩喷管和缩放喷管各一只，见图2、3。根据实验的要求，可松开夹持法兰上的固紧螺丝，向左推开进气管的三轮支架(6)，更换所需的喷管。喷管各截面上的压力是由插入喷管内的测压探压针(7)(外径中1.2)连至“可移动真空表”(8)测得，它们的移动通过手轮~螺杆机构(9)实现。由于喷管是透明的，测压探针上的测压孔(中0.5)在喷管内的位置可从喷管外部看出，也,可从装在“可移动真空表”下方的针在“喷管轴向坐标板”(在图中未画出)上所指的位置来确定。喷管的排气管上还装有“背压真空表”背压用调节阀(11)调节。真空罐(12)直径中400，起稳定压的作用。罐的底部有排污口，供必要时排除积水和污物之用。为减小震动，真空罐与真空泵之间用软管(13)连接。
