太阳能发电安装与调试实训装置是专为职业院校、技工学校及企业培训设计的实践教学设备，旨在通过模拟真实光伏发电系统，帮助学员掌握光伏组件安装、系统调试及故障排除等技能。以下为典型实训装置的核心内容：
一、核心功能模块
1. 光伏阵列模拟系统
组件配置：采用多晶硅/单晶硅太阳能电池板（如峰值功率30W、开路电压22V、短路电流2.2A），支持并联/串联组合，输出大电流或高电压。
自动跟踪功能：双轴全自动跟踪，精度±0.5°，水平回转360°，俯仰180°，实时调整角度以最大化光能吸收。
2. 能量转换与存储系统
控制器：智能MPPT（最大功率点跟踪）控制，充电效率较非PWM高3-6%，具备过充/过放保护、蓄电池反接保护等功能。
蓄电池：铅酸电池（12V 40Ah），支持深放电，工作温度范围宽（-20℃至60℃）。
逆变器：纯正弦波输出（失真率<4%），支持离网/并网双模式，额定功率200W-2kW，具备过压/欠压/过载保护。
3. 监测与测量系统
仪表模块：直流电压表（30V）、电流表（2A）、交流电压表（250V）、温度表（-50℃至70℃）、湿度表（20%-90%）。
数据采集：实时显示光伏电池组电压、电流，逆变器输出参数，支持历史数据记录与分析。
4. 负载模拟系统
直流负载：LED灯、直流风扇、蜂鸣器等。
交流负载：节能灯、交流电机、220V LED灯等，支持功率调节（0-12V，0-1A）。

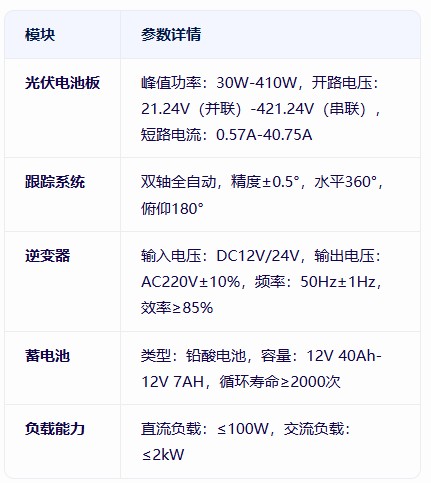

二、技术参数与配置
三、实训项目示例
1. 光伏板能量转换实验
测量不同光照强度下光伏电池板的开路电压、短路电流及最大功率点。
2. 系统效率分析
对比PWM与MPPT控制器的充电效率，验证MPPT技术对系统效率的提升。
3. 故障模拟与排除
模拟蓄电池过充、过放、组件短路等故障，训练学员的故障诊断与修复能力。
4. 并网/离网模式切换
实践逆变器在并网与离网模式下的运行逻辑，掌握电网同步与孤岛保护技术。
四、应用场景
· 职业教育：光伏工程技术、新能源应用技术等专业实践教学。
· 企业培训：光伏电站运维人员技能提升，光伏系统设计与调试认证。
· 技能竞赛：全国职业院校技能大赛“风光互补发电系统安装与调试”项目指定设备。
五、市场参考
· 价格区间：10,000元至300,000元（根据配置与功能差异）。
· 知名品牌：上海茂育科教、上海求育、常州聚焦新能源等。
· 售后服务：提供一年保修、终身维护，支持定制化开发。
该实训装置通过模块化设计，覆盖光伏发电系统的全流程，帮助学员在理论学习的基础上，掌握实际操作技能，为光伏行业输送高素质技术人才。
